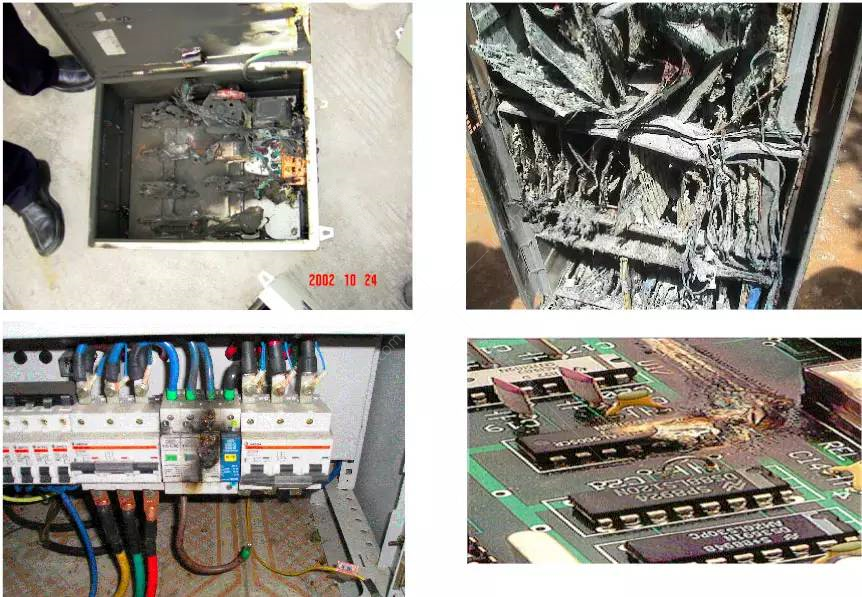

雷擊危害大...
那我們的基站是如何防雷的呢？

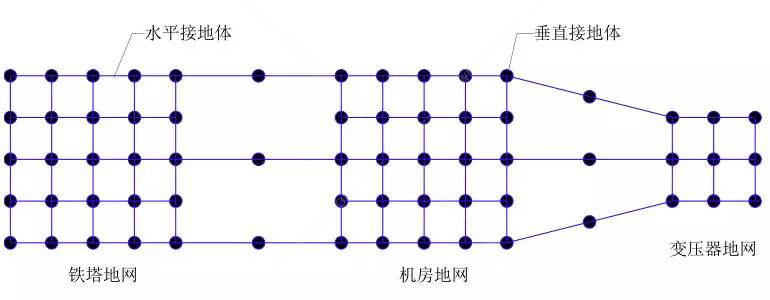

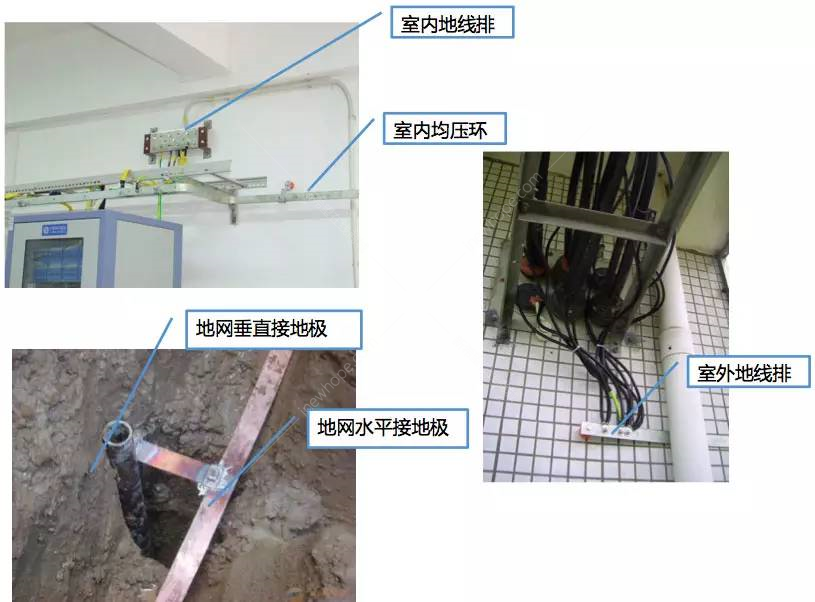

一、地網與地排線

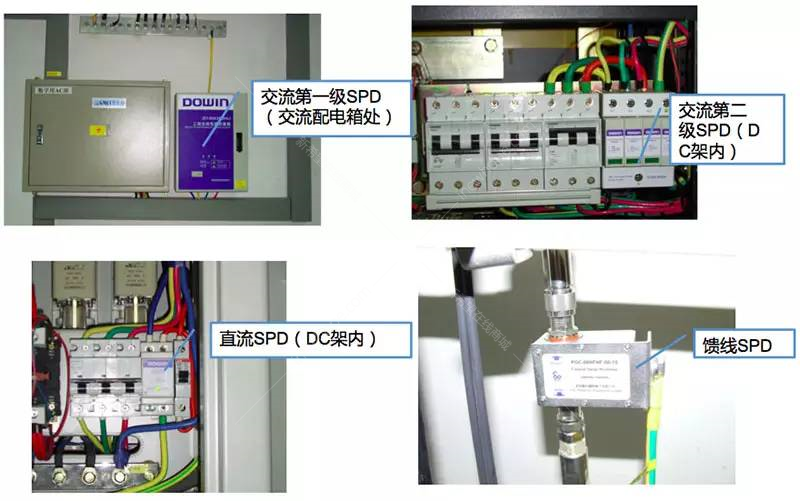

二、基站SPD（浪涌保護器）
三、防雷接地技術

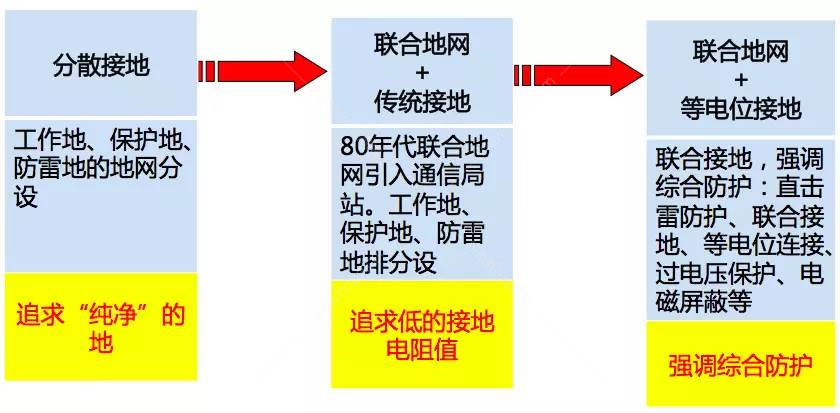

1、防雷接地技術的演進
2、防雷接地是怎樣設計的？
1）聯合接地
使各建筑物內的基礎接地體與其它專設接地體相互連通形成一個共用地網。設備的工作地、保護地等與建筑物的防雷地共用一組接地系統。
共用一個地網：建筑基礎接地體、專設接地體（含鐵塔的）互相連通形成共用地網，建筑防雷接地、室內接地均由公共地網引出。
同時機房內的電子設備的保護接地、邏輯接地、屏蔽體接地、防靜電接地等共用一組接地系統，各開關電源的工作地應與該接地系統連通，以獲得相同的電位參考點。

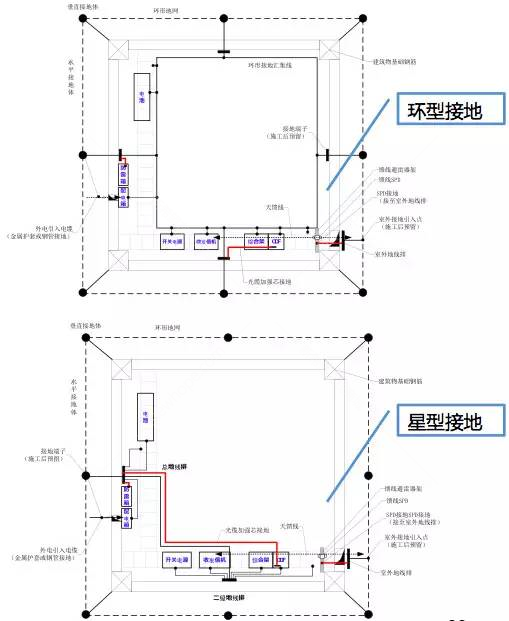

2）等電位連接
移動通信基站首選環型等電位連接，符合以下場合之一建議采用環型等電位連接：
? 接地阻值大于10Ω
? 基站建立在郊區、山區、室內孤立高大的建筑物
? 地處中雷區以上，經常遭受雷擊的站點
? 室內地線排的引入點由天面避雷帶引入
? 由于條件受限，室內/外地線排由同一個接地點引入

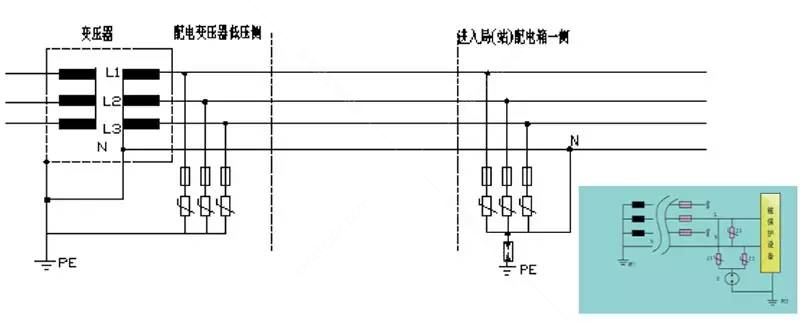

3）TT供電系統的防雷（3+1模式）
TT供電系統（基站常用）
供電線進入局站后配電箱內SPD應采用“3+1”模式
? 三相，相線對零線采用限壓型SPD，零線對地采用間隙型SPD
? 單相，建議采用對稱“2+1”模式，防止相線與零線反接
另外，必須串接空開或者熔斷器，防止火災。

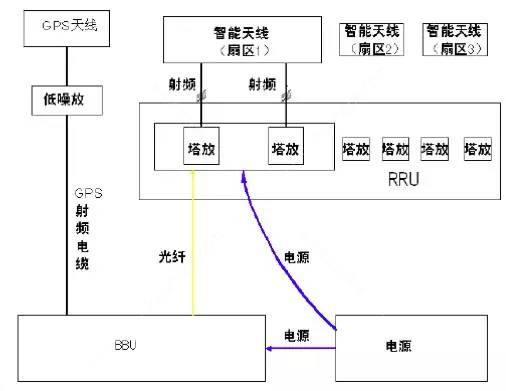

4）分布式基站的防雷
分布式基站的特點：
? 大部分以BBU共站形式出現，須防止分布式系統引入對原有防雷接地系統的破壞。
? 分布式基站類型（場景）多，根據RRU的供電方式有不同的防雷要求
（1）室外一體化UPS供電
（2）室外一體化直流電源供電
（3）交流電源遠供供電
（4）直流電源遠供供電
（1）、（2）在RRU側按小型通信基站處理，BBU側重點做好增加的光纜、GPS饋線接地；
（3）、（4）除RRU側外，在BBU側需增加重點電源口的防護。
