有不少的朋友問到關于電子圍欄的施工細節與規范，這個我們之前還沒有相關的文章有介紹到，今天我們一起來看下電子圍欄詳細施工與規范全解，看完就會安裝。

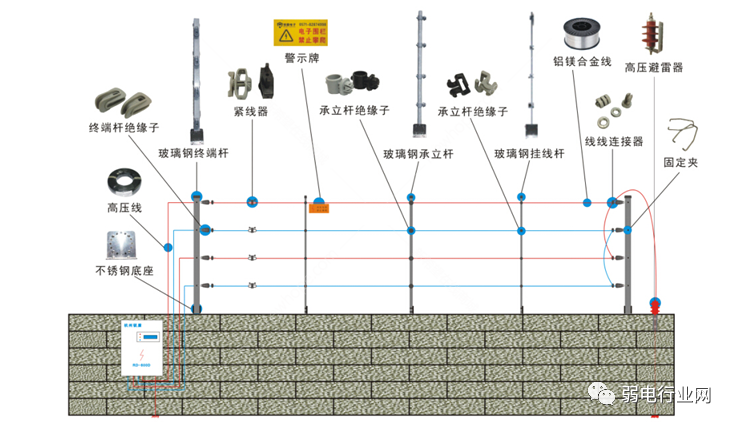

一、電子圍欄的組成部分
1、 電子圍欄由脈沖主機與前端兩大部分組成；主要是前端部分；
2、 前端組成部分主要有：桿件、絕緣子、線材、其它配件組成。
1） 桿件：終端桿、承力桿、固線桿
2） 絕緣子：終端桿絕緣子（黑色終端桿絕緣端子、紅色終端桿絕緣端子）、承力桿絕緣子、固線桿絕緣子（螺紋絕緣子、對卡式絕緣子）
3） 導線：合金線
4） 其它配件：高壓絕緣導線、聲光報警器、避雷器、警示牌、緊線器、多股合金絲、線線連接器、萬向底座。

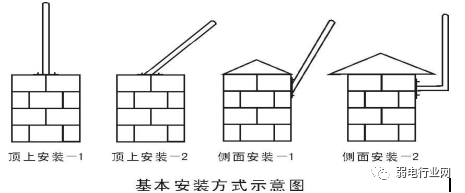

二、電子圍欄的安裝方式
1、 電子圍欄的安裝方式需根據現場實際情況來選擇，同時選擇不同的輔料U型槽，承力桿，固線桿，終端桿，緊線器等；
2、 頂端安裝 安裝于墻體的頂部，通常墻體為混凝土實墻或混凝土墩時使用；
3、 側面安裝方式 使用萬向底座，電子圍欄桿體與墻體成一定夾角。
三、電子圍欄的分類
1、 按安裝方式分類 主要分為直裝式與預埋式
1） 直裝式 首先將終端桿、承力桿、固線桿的底座通過∮8的膨脹螺栓固定規定在墻上，然后再把終端桿、承力桿、固線桿固定在底座上。主要適用于混凝土實墻或混凝土墩加鐵柵圍墻時使用；
2） 預埋式 需將墻打孔（在混凝土或泥土?xí)r所需孔的大小不一致，如果是在混凝土上，孔的大小比桿稍大即可；如果是在泥土上固定，則需使混泥土能夠足夠固定桿體）。將支架體插入孔內，通過混凝土澆灌。此種安裝需定制終端桿、承力桿。配置時需要注意，此時固線桿不適用此種安裝方式。優點：固定牢靠，但施工難度較大。主要適用于空心磚或平地泥土?xí)r使用；一般預埋240mm-250mm，承載力更大。
3） 焊接式 當墻體完全為鐵柵圍墻時，此時需選擇焊接式安裝方式，安裝時需將桿體萬向底座完全焊接于圍墻上，再將桿體與萬向底座進行固定。
2、 按線制分類 電子圍欄通常分為4線制、6線制、8線制
1) 4線制 1根桿體（終端桿、承力桿、固線桿）有4根線（如圖1）；
2) 6線制 1根桿體（終端桿、承力桿、固線桿）有6根線（如圖2）；
3) 8線制 1根桿體（終端桿、承力桿、固線桿）有8根線；

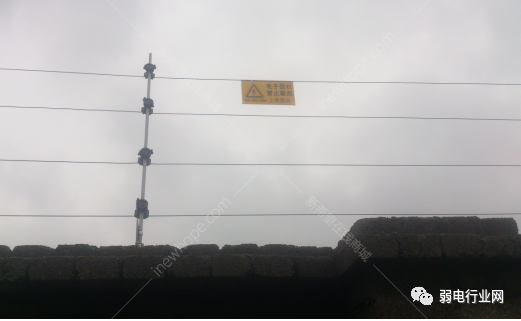

圖1 ，4線制

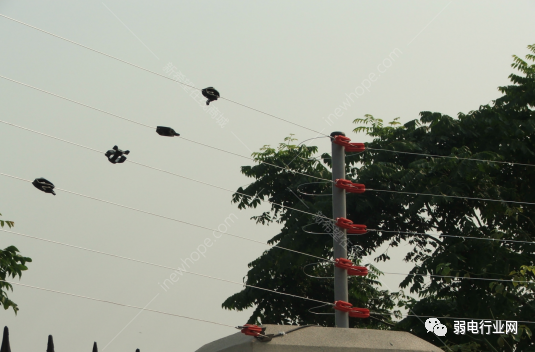

圖2，6線制
三、電子圍欄輔件顏色
1、 電子圍欄的終端桿、承力桿、固線桿通常為銀灰色；
2、 電子圍欄絕緣端子顏色通常為紅色、黑色；
3、 根據使用環境不同或用戶要求來選擇顏色；通常電力需求為紅色，對于一般小區使用銀灰色支架與黑色絕緣端子；
四、電子圍欄的工勘
1、 電子圍欄工勘前準備工作
電子圍欄工勘前需準備工具：相機、4色筆、A4紙；
2、 如何配置電子圍欄
1） 主機配置原則 150米電子圍欄配置1個防區
2） 終端桿配置原則 用于承受拉力，采用焊接、卡箍或萬向座等方式固定，視圍墻結構狀況而選擇較合適的方式。在鐵柵圍墻上，采用焊接法。在混凝土圍墻上，采用膨脹螺栓固定方式，在電子圍欄起點與終點時使用（需在同一平面），或100米增加1根；
3） 承力桿配置原則 用于周界拐角處，受力點，周界上每25米需用1根（排除有終端桿的位置）；
4） 固線桿配置原則 用固線桿底座固定在水泥墻體上， 固線桿安裝于底座上，平均4米1根，要求折彎折損度要大于70°
5） 固線桿絕緣子配置原則 需根據幾線制來定義每根桿件配置，如：4線制電子圍欄的每1根桿件（終端桿、承力桿、固線桿）需配置4個（1：4），6線制時每根桿件（終端桿、承力桿、固線桿）需配置6個（1：6）；絕緣子可采用抽芯鉚釘或螺釘安裝到金屬固線桿上。應注意金屬固線桿絕緣子的安裝方向；
6） 合金絲的配置原則 100米圍墻四線制圍欄需要配置400米合金絲并且需要10%的冗余，10%冗余的合金線為正常損耗；
3、 電子圍欄工勘注意事項；
1） 周界環境非常重要，必須詳細了解周界；電子圍欄安裝的環境，尤其是墻，電子圍欄是安裝在混凝土墻、鐵柵圍墻、泥土圍墻、建筑外墻等環境；需要將需周界在平面圖上體現，每一段圍墻的屬性，轉角，墻體高度都需要詳細標注；
2） 主機的安裝位置選擇，選擇在室外安裝，需考慮防水箱，主機安裝位置，布線方式與布線路由都需要平面圖上細詳體現；布線通常有預埋或裸露布線，在室外預埋或祼露布線都需穿管，預埋穿管時如無特殊要求說明，使用PV管以降低成本，祼露布線穿管通常使用鍍鋅鋼管、不銹鋼管，不銹鋼管比鍍鋅鋼管成本稍底，用戶更愿意接受。
3） 管徑的選擇，此種項目不同于運營商監控，需要考慮每一段管材的需求與材質，需要多種材料，PV管、鍍鋅鋼管、不銹鋼管等，主機輸出的線較大，需要選擇足夠大的管徑，至少∮25。
4） 周界中的落差是工勘時需特別注意事項

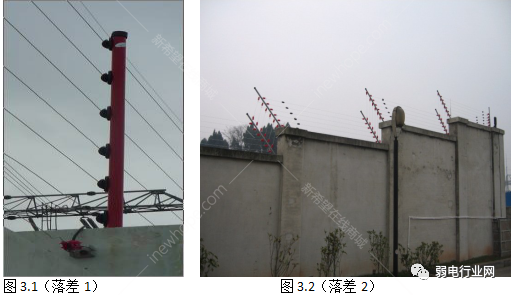

落差（抬階） 不在同一平面的周界（如圖3.1、如圖3.2）
5） 同一平面15米以上然后有落差，此時需用終端桿，在15米以內可以用U型槽（此目的在于降低成本）；終端桿與U型槽的受力不一樣，終端桿能夠受更大的力；如果同一平面在150米后出現落差，仍然需按照25米一根承力桿配置。
五、施工規范
1. 在公眾接觸區域應與圍墻或柵欄等物理屏障配合使用，為減小無意接觸：物理屏障高度應大于 1800mm，網眼最大尺寸應小于 100mm
2. 為防止鉆爬跨越：圍欄線纜間距 150-200mm；上裝采用 4/6/8 線圍欄，高度大于700mm；落地裝采用 12/18/24 線圍欄，高度大于 2000mm
3. 為防止卡入電擊：電子圍欄與物理屏障間距應小于 180mm 或大于 1000mm
4. 電子圍欄脈沖主機與圍欄合金線使用高壓絕緣線連接，高壓絕緣線一般埋管鋪設，特殊條件可架空鋪設，具體要求參照有關標準。
5. 為降低高壓絕緣線鋪設成本，建議防區脈沖主機優選安裝在靠近周界的室內，在最低溫度高于-40℃地區大型周界項目中，多臺脈沖主機可就近安裝在專用室外配電箱。
6. 脈沖主機需接地良好，圍欄按標準配置避雷器并良好接地。
7. 底座安裝要堅固、水平，前后底座之間盡量保持一條直線，盡量與鐵柵欄保持垂直。
8. 底座安裝固定，采用不銹鋼膨脹螺栓或普通膨脹螺栓，為防銹和長期使用優先選擇不銹鋼螺栓。
9. 終端桿底座采用 8mm 的螺栓，中間桿底座采用 8mm 的螺栓。
10. 圍欄合金線之間需保持平行等距，應為 200mm±20mm。
11. 圍欄收緊器上下之間保持為一條豎直直線。最上一根圍欄合金線與圍墻頂端的距離不小于700mm,最下一根圍欄與圍墻頂端的距離為150mm±20mm。
12. 線線連接器中間的高壓絕緣線需穿一根平滑的PVC細管,以防老化。排 PVC 管時,務必保證管管之間有接頭,并且用V－PVC專用膠粘結牢固。應與甲方溝通，確認采用沿墻角邊緣排管或地下排管。地下排管需挖地時，應保證一定深度（40cm 左右）。排線時,必須保證一條線走到底，中間嚴格避免接頭情況；尤其是地下排管時,應堅決杜絕。
13. 安裝避雷器時，地樁必須打入地下150cm以下，每個避雷器應接一根接地樁，地樁參考規格：長1.5m，50mm*50mm鍍鋅角鋼。
14. 每10米應掛一塊警示牌，以充分提醒警示。
15. 485總線選用規格：RVV 二芯，2*1.5mm，防水。
16. 電源線選用規格：RVV 二芯，2*1.5mm，防水。
17. 若采用多防區系統，脈沖控制主機可以直接放于室外或者置于防水箱內均可。
六、安全注意事項
1. 除非電子圍欄已解除高壓，否則切勿觸摸系統導體部分。
2. 切勿在雷電期間安裝電子圍欄。
3. 切勿將脈沖主機直接安裝于潮濕場所。
4. 在安裝使用產品之前，對工作人員應預先做好安全教育技術培訓。
5. 本產品在通電時，脈沖主機內部帶有高壓脈沖, 切勿隨意打開機箱。
6. 一旦出現異常情況，應先切斷電源，再作檢查分析，防止故障擴大，按規定保修。
七、安裝細節
系統前端的電子圍欄安裝在圍墻頂端根據現場的周界情況，可以采取豎直、傾斜、L形圍欄支架，具體以現場圍墻情況選用合適的支架和安裝方式。

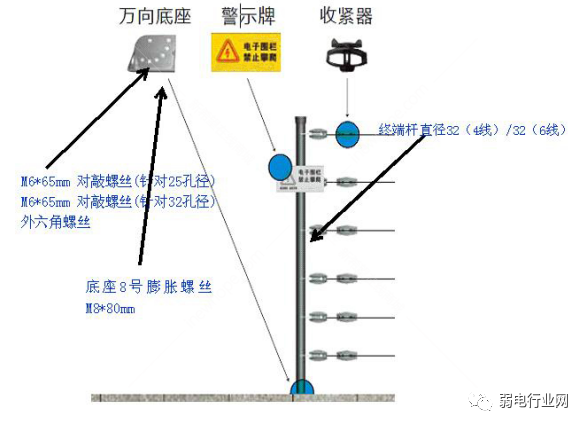

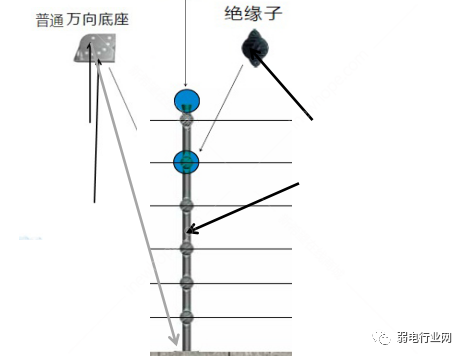

一、終端桿組成及安裝說明
1、配件組成：
桿件 、終端桿絕緣子、固定夾、終端桿帽子
2、安裝：
1） 終端絕緣子的安裝
用終端絕緣子固定夾把終端絕緣子掛在終端拉線桿上。需注意的是，固定夾應穿入絕緣子的遠端孔內，使導線和固定夾對絕緣子形成壓力，而不是拉力。
2） 終端桿上的接線
當終端桿不是防區終端時需要跳線跨接。2防區終端引線時采用高壓絕緣導線
3） 支架安裝采用8*80以上膨脹螺栓固定。個別采用焊接方法。
二、承力桿組成及安裝說明
1、配件組成：
桿件、承力桿絕緣子、4X20鋁制抽芯鉚釘、承力桿帽子
2、安裝：
1）承力桿絕緣子可采用抽芯鉚釘或螺釘安裝到承力桿上。應注意承力桿絕緣子的安裝方向。
2）桿件安裝采用8*80以上膨脹螺栓固定。個別采用焊接方法

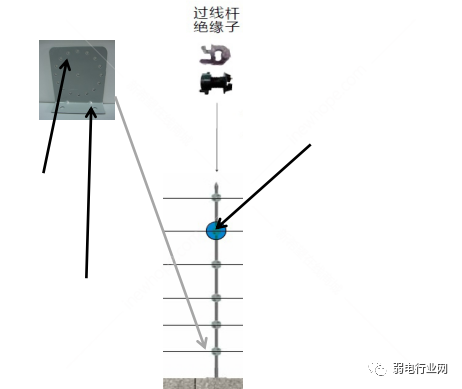

三、固線桿組成及安裝說明
1、配件組成：
固線桿、固線桿絕緣子、終端桿帽子、底座
2、安裝：
1）固線桿絕緣子的安裝
固線桿絕緣子是螺紋式的絕緣子，分為螺桿和螺帽兩部分，先把螺桿套入固線桿，再把螺帽擰上，當螺帽沒擰緊時，可以任意在桿上移動，當螺帽擰緊時整個絕緣子就固定好了，如果位置不好，還可以通過螺帽調節。因此，固線桿絕緣子應該在安裝之前，預先裝在固線桿上。調整好方向和距離（要求每根桿子的方向和距離保持一致），并固定好。固線桿裝到現場時應注意絕緣子的排列方向，以保持美觀。
2）固線桿一般配有底座，先將底座固定在墻體上，固線桿插入底座內即可，可用硅膠粘牢或螺絲固定。對于豎直安裝情況也可直接在墻體上打孔，深度在10cm左右，將固線桿插入。
四、中間收緊器的安裝
中間收緊器是一直掛在前端圍欄上的，安裝合金導線時，把導線從中間收緊器側面的圓孔穿入，再對準并穿過其中間的中縫，最后通過另一側面的圓孔穿出。
使用步驟：
1、放線：電子圍欄施工過程中，完成了放線，導線的一端已經固定在終端絕緣子上。導線已架在中間絕緣子上。注意放線從上一根線開始放，可以避免幾根線絞在一起。
2、確定導線長度：先試?yán)瓕?dǎo)線，使導線被拉緊到所需的架空位置，初步確定本導線所需長度略放余量，把導線斷開。
3、把收緊器穿在導線上：導線依次穿入收緊器圍欄的一邊孔，中間軸方孔，圍欄的另一邊孔。使收緊器穿入導線后，并固定在終端絕緣子上。
4、手動預先緊線：把導線用手動方法收緊，并固定在合金線上。
5、使用收緊器收緊導線：
按上述步驟收緊電子圍欄同一桿上的全部導線。然后使用收緊器，校正個別導線的收緊程度。滿足兩項要求：一是導線張力大約在30kg左右。二是桿上的導線張力基本一致，即各導線的垂度一致，導線間呈平行狀態。注意：收緊器必須穿在導線上，然后固定導線，否則穿不上去。收緊器完成緊線后，不能從導線上取下，收緊器不能逆轉，緊線時切勿緊過頭，如果緊線過緊，熱脹冷縮，冬天下可能會發生斷裂。
五、U型槽的使用說明

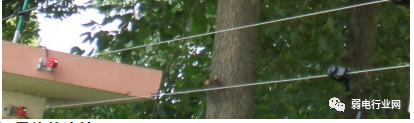

安裝于圍墻有落差的地方，彌補落差之間存在的空隙，參看下圖。
六、導線的連接

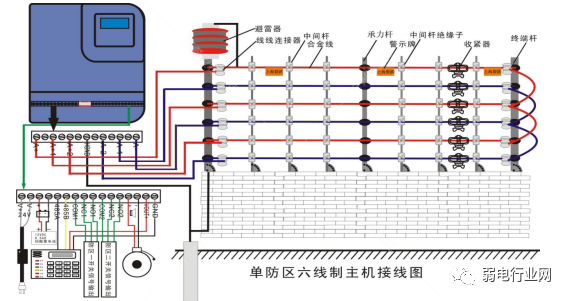

一臺脈沖主機加上一定長度的前端圍欄，便組成一個獨立完整的周界防區。其導線的連接，必須遵循下列原則：
1．一個防區為一個串接回路自發射部分到前端圍欄，再到接收部分，必須串接，不得并聯，不得分支。
2．導線跨越交叉處，必須使用耐高壓導線連接，以免造成導電或短路等現象。據此，發射部分高壓輸出端到前端圍欄的始端的連接線，前端圍欄的上層導線轉接到下層導線的跨接線，前端圍欄的末端到接收部分的連接線，相鄰兩段前端圍欄之間需通過架空或地埋方式布線的連接線均必須使用額定耐壓不低于15千伏的耐高壓絕緣導線。
3．導線與導線之間，導線與金屬導體之間，均必須有足夠的空氣間隙。按照GB16796-1997安全防范報警設備安裝要求和測試方法的規定，本產品的高壓帶電部分，電氣間隙應不小于43mm，爬電距離不少于50mm。
4．系統應有良好的接地系統，接地點與電力線路的接地點應分開，接地電阻應小于10Ω。設備與接地網之間應有導電良好的直接連接。接觸電阻不應大于0.5Ω。接地導線請使用鍍鋅扁鐵或截面直徑約為10mm的多股銅導線。
5．合金導線之間的連接，可采用二種方式：
① 用自身纏繞法連接，接頭應繞緊，不少于五圈。
② 用線線連接器連接，先將需連接的兩導線頭，穿入連接器中，再用鉗子將導線壓緊在連接器中。由于壓接不一定很緊，可能有松動，所以還需將二個頭分別繞在自身導線上，纏繞必須貼緊被纏繞的合金線，纏繞圈數不少于5圈。
6. 應避免不相同的金屬線。
因?yàn)椴煌再|(zhì)的金屬連接在一起，會有電化學反應造成腐蝕，故耐高壓絕緣線的內芯和合金線的材質必須是同種材質。
七、警示牌的安裝
在電子圍欄上醒目的地方，每隔約10m安裝警示牌一塊。必須固定在圍欄上。不能懸掛在合金線上，否則長期磨損，容易損壞合金線。還可以根據不同的客戶需求增加警示牌以加強警示效果。
八、RS485信號控制線、圍欄控制器器電源線的鋪設：
若有預埋管道則可直接利用，否則利用PVC管進行穿管敷設，敷設要求符合管道配線要求，管道中主要有：RS485信號控制線RVV2*1.5mm2圓形雙絞線、圍欄控制器電源線RVV2×1.5 mm2的護套線（從主機并接到每個圍欄控制器上，距離超過600m需加大線經）。
●在RS-485總線中，各個接點的連接采用手拉手的方式，不建議采用星型連接；
●在RS-485總線布線，須采用1.5mm以上的屏蔽雙絞線，在220KV和220KV以上的變電站，還需要在屏蔽雙絞線上套鍍鋅鋼管；
●在RS-485總線布線的時候，220V電源線或者其他電源線，必須要與RS-485屏蔽雙絞線分開布線；
九、圍欄主機的安裝：
1、將圍欄主機安裝于圍欄下方、圍欄分區處（圖紙中標定的位置），使圍欄控制器與圍欄間隔為40cm左右，用膨脹螺栓把防雨箱固定于墻上，在把圍欄控制器掛與防雨箱內面板上。
2、將圍欄控制器的高壓引線通過PVC配線管與圍欄相接，接頭處應采用線線連接器（或自我纏繞）與前端圍欄線可靠連接。
3、RS485總線、報警輸出線、及電源線與高壓線分開，使用單獨的配線管。
4、將圍欄控制器與接地扁鐵作良好的連接。圍欄控制器接地（弱電接地，于通訊線屏蔽層相連），與高壓圍欄接地（強電接地）相互隔離，避免干擾。將高壓避雷器可靠連接于周界圍欄起始端與地線之間（注意防水方向）。
