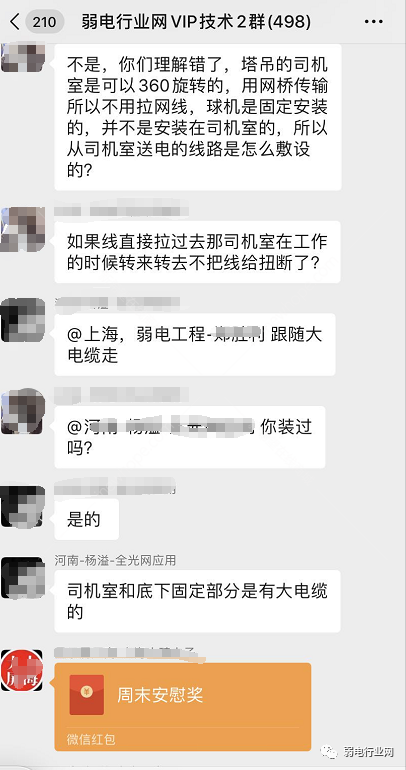

最近一直有朋友在問弱電君，塔吊監控如何安裝？塔吊監控如何取電等問題，這個問題多次在弱電VIP技術群里討論較多，那么本期我們一起來了解下。
一、塔吊監控組網
塔吊其實不難，主要只需兩樣?xùn)|西：監控攝像頭、無線網橋。
通過網線將監控攝像頭和無線網橋連接起來，電源可以從塔吊的操控室中獲取，監控視頻就能從塔吊直接傳輸?shù)焦さ氐谋O(jiān)控中心。
如果有需要進行監控視頻共享的話，監控中心可以通過聯網將監控視頻共享到互聯網，相關人員就能通過互聯網進行觀看，甚至通過遠程監控平臺對現場的監控攝像頭進行操控。

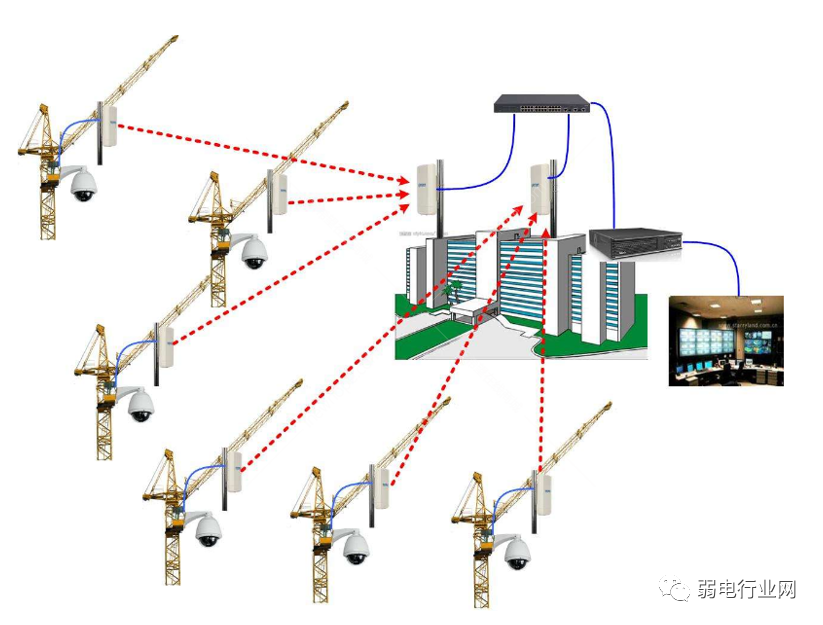

原理圖如下：
二、塔吊監控如何安裝？
一、施工人員在上塔吊前必須配戴好安全帽、安全帶、手套，穿好軟底防滑鞋，衣著需靈便，衣袖褲腳需扎緊。

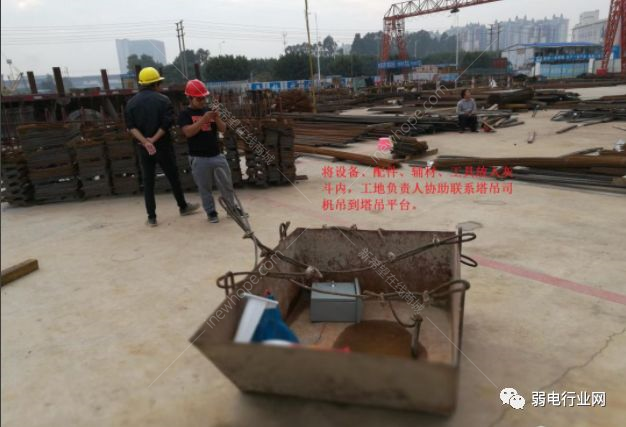

二、嚴禁背帶工具、設備及物料攀爬塔吊。工具、設備及物料應找工地相關負責人協調塔吊司機幫忙吊到塔吊平臺。

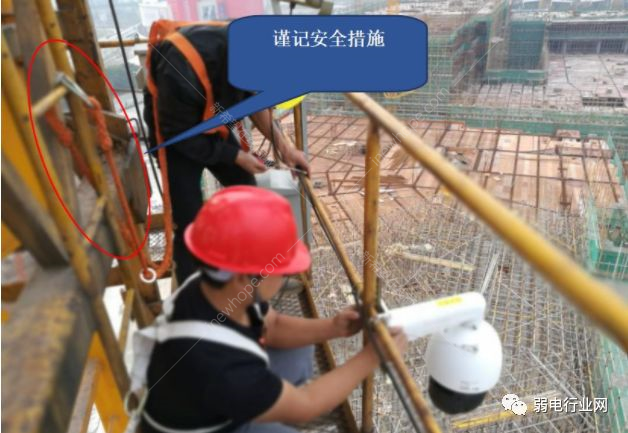

三、到達塔吊平臺后需首先將安全帶的另一端固定在塔吊內側護桿上。

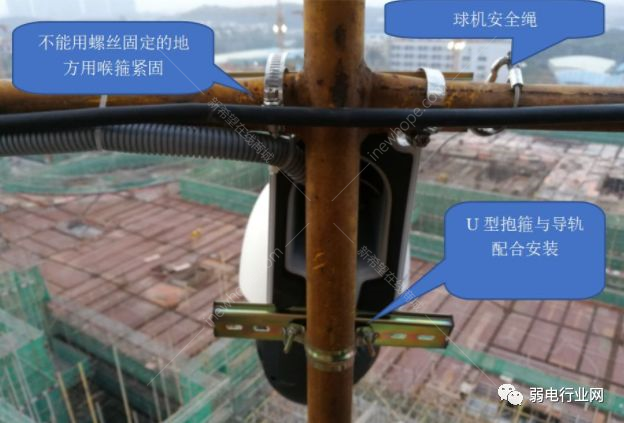

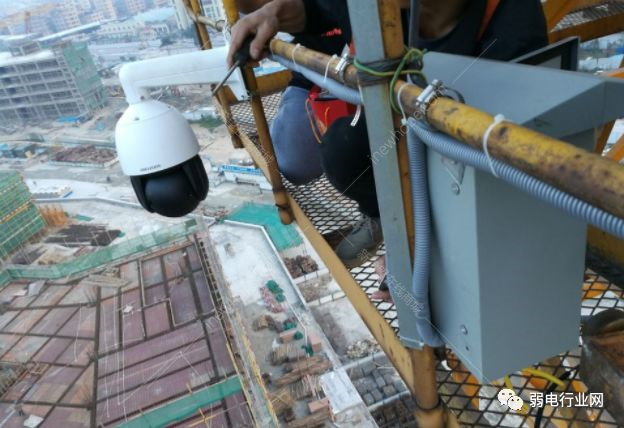

四、球機一般安裝在朝向工地的一側，球機橫臂的固定：上方兩個孔穿鋼扎帶收緊固定在護欄的橫桿上，下方則加裝一個10CM長的導軌，然后用鐵絲將橫臂固定在導軌上。

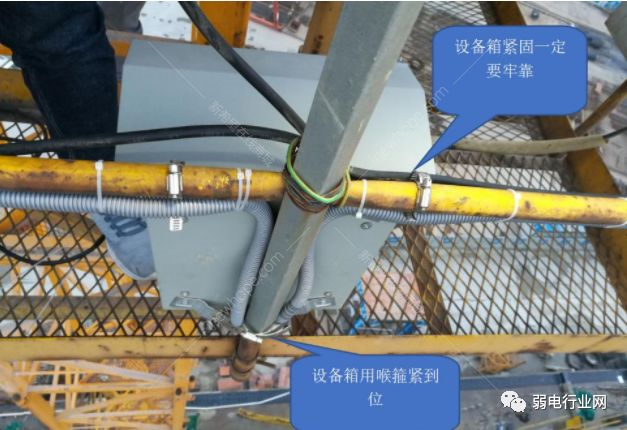

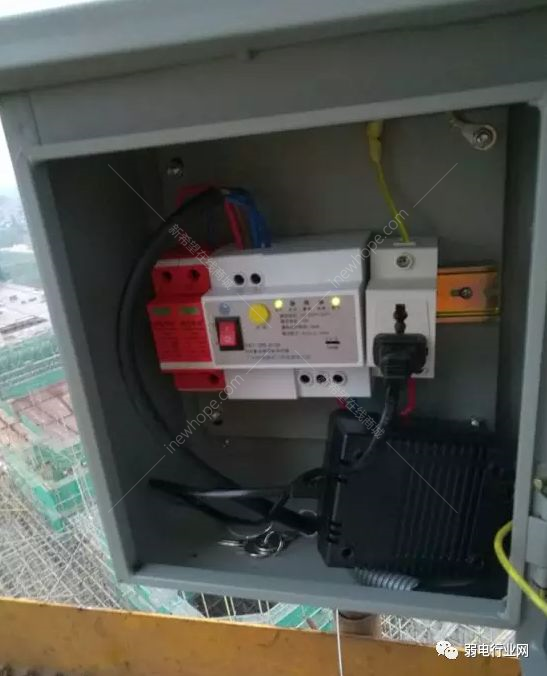

五、設備箱的安裝，如下圖：

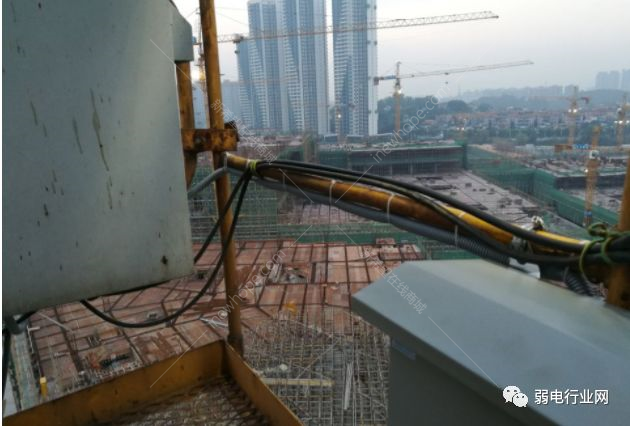

六、線路布放工藝。球機電源線和220V取電電源線都要套好波紋管，然后用扎帶或扎絲沿欄桿綁扎，線路要“橫平豎直美觀”，扎帶間隔應平均且不超過15CM。
七、接線。220V市電接入自動重合閘上樁，插好球機電源插頭。

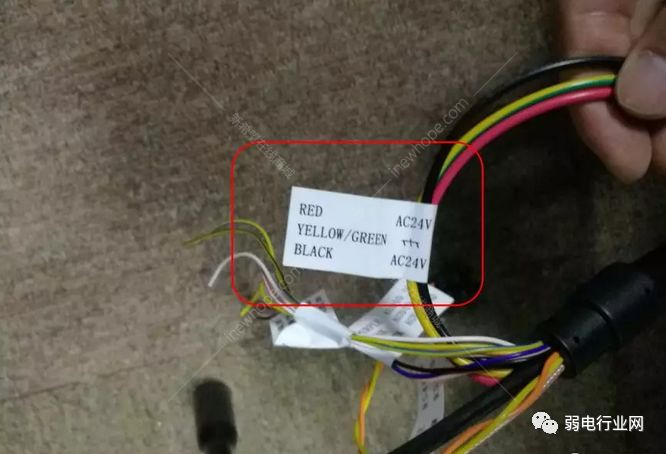

球機端電源線如下圖：將球機紅黑兩根電源線與24V電源的兩根線對接，并用電工膠包好，接頭套在波紋管內，球機的所有線頭藏到橫臂內。

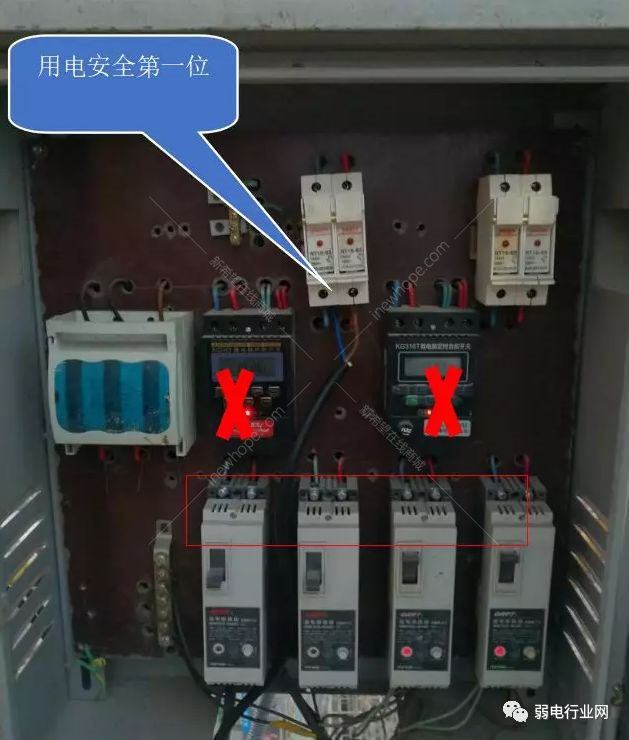

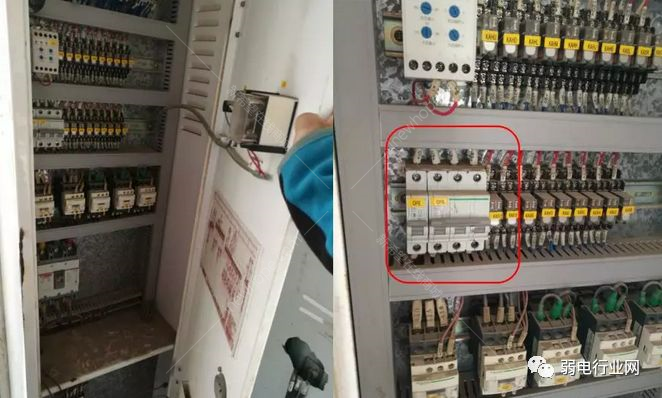

八、取電。一般塔吊下層平臺都有照明燈的控制箱，取電線可接到其中一個熔斷器的下樁，接電前要用萬用表或電筆測試一下取電點。注意：不要接到時控開關下級。
當塔吊下層沒有照明控制箱時還可以在塔吊的操作室配電箱內取電。
